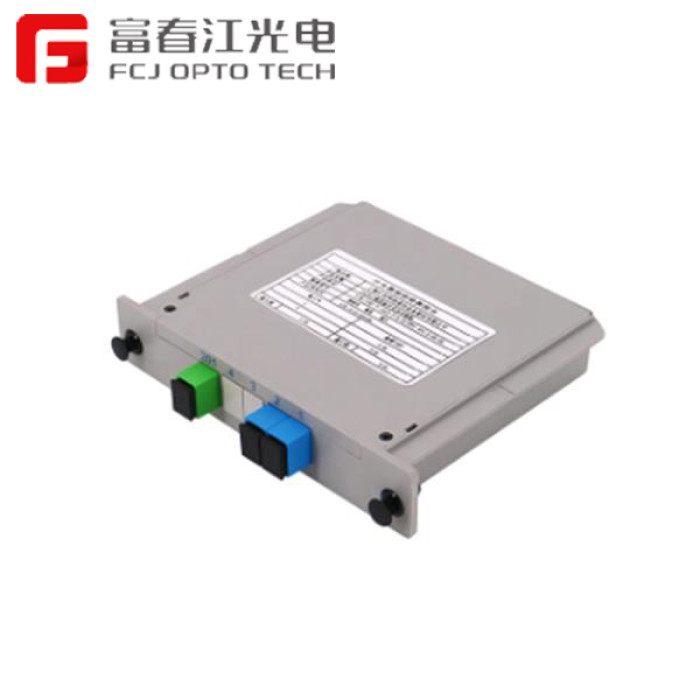

Divisor de casete FTTH ABS Sc APC Acoplador de fibra óptica Módulo de casete Lgx Divisor de PLC

Categoría

Divisor de casete FTTH ABS Sc APC Acoplador de fibra óptica Módulo de casete Lgx Divisor de PLC

Name: Divisor de casete FTTH ABS Sc APC Acoplador de fibra óptica Módulo de casete Lgx Divisor de PLC
Brand: FCJ Fiber Optic Products Manufacturer
SKU: 18364248
Rating: 4.75 (10 reviews)

Categoría	Divisores de PLC de casete
English details	FCJ factory Cassette Splitter FTTH ABS Sc APC Fiber Optic Coupler Lgx Cassette Module PLC Splitter
Marca	FCJ Fiber Optic Products Manufacturer
Modelo	Divisor de casete
Tipo de fibra	G652D/Multimodo
Temperatura de funcionamiento	-40°C a + 70°C
Paquete de transporte	Cajas de plástico o según las solicitudes de los clientes
Puerto	Llevar a la fuerza
forma de pago	L/C, D/A, D/P, Western Union, T/T, Paypal
descargar
Tiempo de Actualización	2024/11/21

Conecta ahora

Favoritos

Información Detallada

Descripción

Divisor de casete (divisor de fibra PLC tipo inserto) 1x(2,4...128) o 2x(2,4...128) (se puede elegir el tipo de inserto: SC/UPC, SC/APC...). Planar El divisor de circuito de onda de luz (PLC) es un tipo de dispositivo de administración de energía óptica que se fabrica utilizando tecnología de guía de onda óptica de sílice para distribuir señales ópticas desde la oficina central (CO) a múltiples ubicaciones de instalaciones.

Características

Telcordia GR-1209-CORE-2001
Telcordia GR-1221-CORE-1999
YD/T 2000.1-2009
RoHS

Solicitud

● FTTH (Fibra hasta el hogar)
● Distribución de acceso/PON
● RED CATV
● Alta confiabilidad/Monitoreo/otros sistemas de red

Splitter PLC 1x(2,4...128) o 2x(2,4...128) en Solución FTTH

El divisor de PLC de caja LGX estándar/divisor de PLC tipo inserto proporciona un método plug-and-play para la integración en la red, lo que elimina cualquier riesgo durante la instalación. Elimina la necesidad de máquinas de empalme en el campo y no hay necesidad de personal calificado para la implementación. La siguiente figura muestra el divisor PLC LGX 1x4 aplicado en el chasis de rack 1U en la red GPON.

Detalles de producto

1X norte(N≥2）

PARÁMETROS		1×2	1×4	1×8	1×16	1×32	1×64	1×128
Longitud de onda (nm)		1260～1650
tipo de fibra		G657A 1 o personalizado
Longitud de la cola de cerdo (m)		1.0(±0.1) o personalizado
Pérdida de inserción (dB)		≤3.8	≤7.2	≤10,3	≤13,6	≤16,9	≤20,4	≤23,5
Uniformidad de pérdida (dB)	máximo	≤0.8	≤1.0	≤1.2	≤1.5	≤1.8	≤2.0	≤2.0
Pérdida de retorno (dB)	mínimo	55	55	55	55	55	55	55
PDL (dB)	máximo	≤0.2	≤0.2	≤0.3	≤0.3	≤0.4	≤0.4	≤0.4
directividad	mínimo	≥55
Pérdida relacionada con la longitud de onda (dB)	máximo	≤0.6	≤0.6	≤0.6	≤0.8	≤1.0	≤1.0	≤1.2
temperatura de trabajo (℃)	-40～85
Almacenar temperatura (℃)	-40～85
fibra desnuda		40×4×4			50×7×4		60×12×4	1202610
Tamaño del paquete ABS (LxWxH) mm		100×80×10			120×80×18		140×115×18	15013025
Mini tamaño del paquete (Lx W x H) mm		55×7×4			60×12×4	80×20×6	100×40×6	1205012

2X N（N≥2）

PARÁMETROS		2×2	2×4	2×8	2×16	2×32	2×64	2×128
Longitud de onda (nm)		1260～1650
tipo de fibra		G657A 2 o personalizado
Longitud de la cola de cerdo (m)		1.0(±0.1) o personalizado
Pérdida de inserción (dB)		≤4.2	≤7.5	≤10,6	≤13,9	≤17,2	≤20,8	≤23,8
Uniformidad de pérdida (dB)	máximo	≤0.8	≤1.0	≤1.2	≤1.5	≤1.8	≤2.0	≤2.0
Pérdida de retorno (dB)	mínimo	55	55	55	55	55	55	55
PDL (dB)	máximo	≤0.2	≤0.2	≤0.3	≤0.3	≤0.4	≤0.4	≤0.4
directividad	mínimo	≥55
Pérdida relacionada con la longitud de onda (dB)	máximo	≤0.6	≤0.6	≤0.6	≤0.8	≤1.0	≤1.0	≤1.2
temperatura de trabajo (℃)	-40～85
Almacenar temperatura (℃)	-40～85
fibra desnuda		50×4×4			50×7×4		60×12×4	1202610
Tamaño del paquete ABS (LxWxH) mm		100×80×10			120×80×18		140×115×18	15013025
Mini tamaño del paquete (LxWxH) mm		60×7×4			60×12×4	80×20×6	100×40×6	1205012

Observación: estos datos no incluyen la pérdida del conector, cada conector agregará una pérdida de 0,25 dB, cada adaptador agregará una pérdida adicional de 0,2 dB
