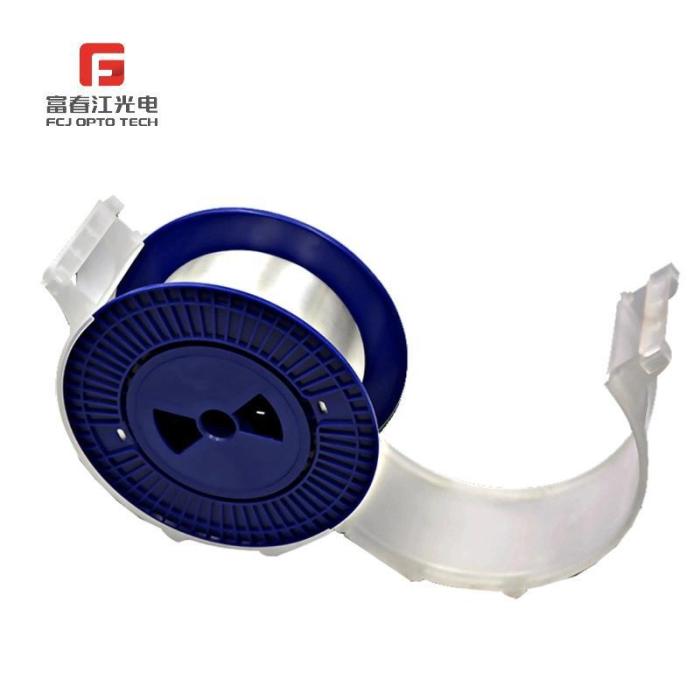

Fibras multimodo insensibles a la flexión OM2+/OM3/OM4 Para oficinas centrales Centros de datos Centros de computación de alto rendimiento

Características

Condiciones

Valores especificados

Unidades

Características de la geometría

Diámetro central

-

50±2,5

[㎛]

NúcleoNo circularidad

-

≤5.0

[%]

Diámetro del revestimiento

-

125,0±1,0

[㎛]

No circularidad del revestimiento

-

≤0.6

[%]

Diámetro de recubrimiento

-

245 ±7

[㎛]

Error de concentricidad de revestimiento/revestimiento

-

≤10.0

[㎛]

No circularidad del revestimiento

-

≤6.0

[%]

Error de concentricidad del núcleo/revestimiento

-

≤1.0

[㎛]

Longitud de entrega

-

hasta 8.8

[km/carrete]

Características ópticas

Atenuación

850nm

≤2.4

[dB/km]

1300 nm

≤0.6

[dB/km]

-

-

OM2+/OM3/OM4 Insensible a la flexión

Ancho de banda modal sobrecargado

850nm

≥700/≥1500/≥3500

[MHz•km]

1300 nm

≥500/≥500/≥500

[MHz•km]

Ancho de banda modal efectivo

850nm

≥950/≥2000/≥4700

[MHz•km]

Distancia de soporte de aplicaciones en

-

-

-

40GBASE-SR4 / 100GBASE-SR10

850nm

-/100/150

[metro]

10GBASE-SR

850nm

150/300/500

[metro]

1000BASE-SR

850nm

750/1000/1100

[metro]

Especificación DMD

Cumple y es más estricto que los requisitos de yoEC60793-2-10

-

Apertura numérica

-

0,200±0,015

-

Índice de refracción grupal

850nm

1.482

-

1300 nm

1.477

-

Longitud de onda de dispersión cero,λ₀

-

1295~1340

[Nuevo Méjico]

Pendiente de dispersión cero, S₀

1295nm≤λ₀≤131 Onm

≤0.105

[ps/(nanómetro²• kilómetros)]

131 Onm≤λ₀≤134 Onm

≤0.000375(1590-λ₀)

[ps/(nanómetro²• kilómetros)]

Pérdida de macroflexión¹

-

-

-

2 vueltas a radio de 15 mm

850nm

≤0.1

[dB]

1300 nm

≤0.3

[dB]

2 vueltas a 7,5 mm de radio

850nm

≤0.2

[dB]

1300 nm

≤0.5

[dB]

Características de retrodispersión 1300 nm

Paso (Media de Medida Bidireccional)

-

≤0.10

[dB]

Irregularidades en la longitud de la fibra y discontinuidad puntual

-

≤0.10

[dB]

Uniformidad de atenuación

-

≤0.08

[dB/km]

Características Ambientales 850nm&1300 nm

Ciclo de temperatura

-60°C a 85°C

≤0.10

[dB/km]

Ciclo de temperatura y humedad

-10°C a 85°C, 4% a 98% RH

≤0.10

[dB/km]

Inmersión en agua

23°C, 30 días

≤0.10

[dB/km]

Calor seco

85°C, 30 días

≤0.10

[dB/km]

Calor húmedo

85 °C, 85 % de humedad relativa, 30 días

≤0.10

[dB/km]

Especificación mecánica

Examen de prueba

-

≥9.0

[NORTE]

-

≥1.0

[%]

-

≥100

[kpsi]

Fuerza de la tira de revestimiento

fuerza promedio típica

1.5

[NORTE]

fuerza máxima

≥1.3,≤8.9

[NORTE]

Parámetro de susceptibilidad a la corrosión por esfuerzo dinámico (n_d, típico)

-

20

-
